保溫夾套球閥
返回列表
產品簡介
保溫夾套球閥有良好的保溫保冷特性,且閥門的通徑與管徑一致,同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。由于采用整體式結構，因而保溫球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。適用范圍：城建、化工、冶金、石油、制藥、食品、飲料、環保。
保溫球閥也稱夾套球閥，是在球閥的基礎上焊裝金屬夾套，用于注入蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。保溫球閥根據球閥的結構不同，有整體式保溫球閥、兩片式保溫球閥、對夾式保溫球閥等幾種結構形式，保溫球閥具有良好的保溫保冷特性，具閥門的通徑與管徑一致，同時又能有效降管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送在常溫下會凝固的高粘度介質。
保溫球閥具有良好的保溫、保冷特性，除縮徑保溫球閥外，閥門的通徑和管徑一至，介質呈直線流動，阻力小，能有效降低管路中介質熱量的損失，因此，對容易凝固、高粘度的液體介質具有優良的性能。除兩片式保溫球閥外，閥體全部采用整體式夾套設計，更能均勻地保溫、保冷。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的最高壓力為1MPa。
產品描述
保溫球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
應用范圍
保溫夾套球閥主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的重油、膠類等高粘度介質。
結構特點
保溫夾套球閥采用整體式夾套結構設計，更能均勻地保溫、保冷，保溫球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。 夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的最高壓力為1MPa。
保溫球閥具有良好的保溫、保冷特性，除縮徑保溫球閥外，閥門的通徑和管徑一至，介質呈直線流動，阻力小，能有效降低管路中介質熱量的損失，因此，對容易凝固、高粘度的液體介質具有優良的性能。
標準規范
設計制造標準：GB/T12224、ASME B 16.34
結構長度標準：GB/T 12221-2005、ASME B 16.10
連接法蘭標準：JB/T 79、GB/T 9113、ASME B 16.5
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008、JB/T9092、API 598

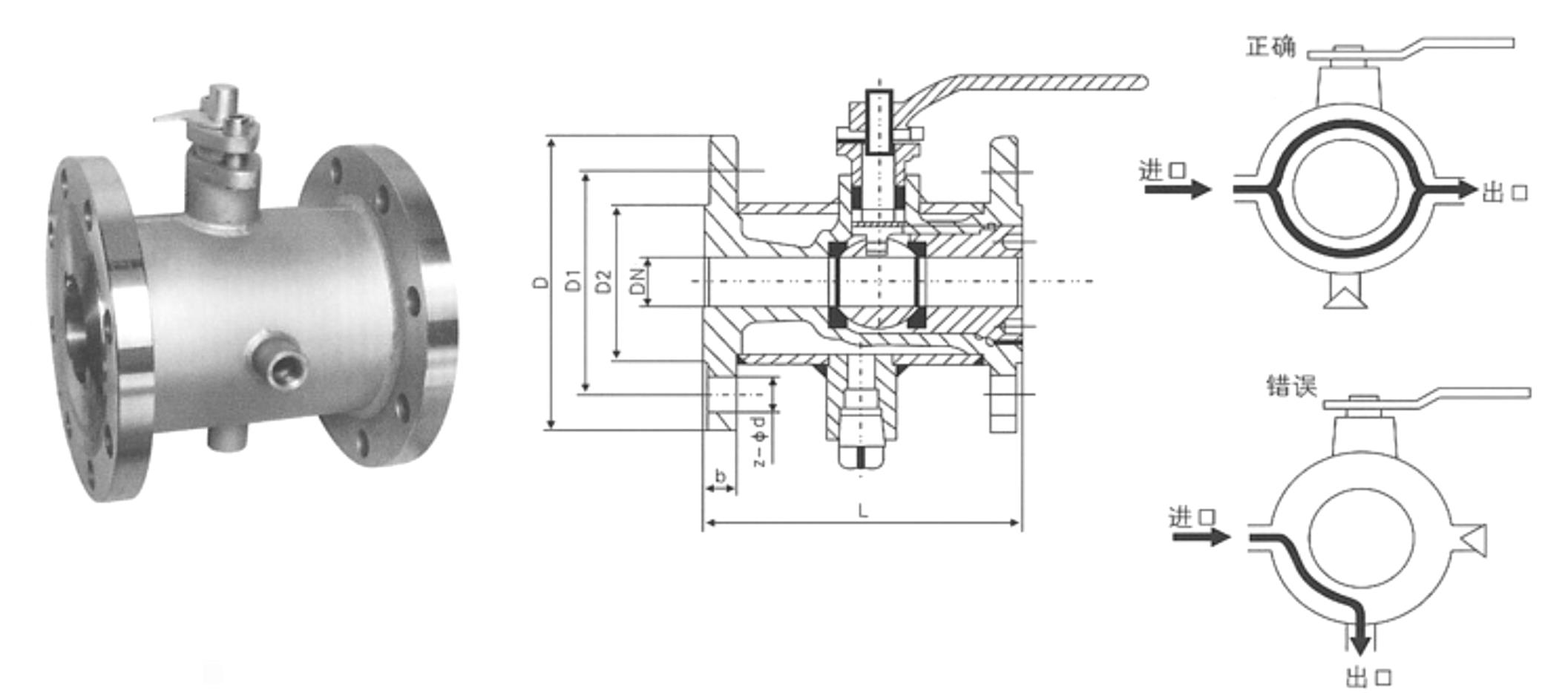

技術參數:
尺寸及重量
|
公稱通徑（DN） |
d |
L |
D |
E |
Q |
H |
W |
|||
|
（mm） |
（in） |
（mm） |
（in） |
P |
|
|
|
|
|
|
|
20 |
3/4" |
19 |
117 |
40 |
1 1/2" |
58.5 |
147 |
101 |
170 |
G3/4" |
|
25 |
1" |
25 |
127 |
50 |
2" |
62.5 |
156 |
106 |
170 |
G3/4" |
|
40 |
1 1/2" |
38 |
165 |
65 |
2 1/2" |
63.5 |
181 |
125 |
250 |
G3/4" |
|
50 |
2" |
51 |
178 |
80 |
3" |
68 |
218 |
135 |
250 |
G3/4" |
|
80 |
3" |
76 |
229 |
150 |
6" |
82 |
275 |
193 |
350 |
G3/4" |
|
100 |
4" |
102 |
254 |
200 |
8" |
83 |
300 |
265 |
420 |
G3/4" |
|
150 |
6" |
152 |
292 |
250 |
10" |
95 |
403 |
355 |
1000 |
G3/4" |
|
200 |
8" |
203 |
330 |
300 |
12" |
100 |
495 |
410 |
1300 |
G3/4" |
|
備注 |
法蘭尺寸可按各種標準及用戶要求設計制造。 |
|||||||||
|
序號 |
零件名稱 |
材質 |
|
|
GB |
ASTM |
|
|
|
1 |
夾套 |
25 |
105 |
|
2 |
WCB |
A216-WCB |
|
|
3 |
25 |
A105 |
|
|
4 |
密封圈 |
PTFE、對位聚苯 |
|
|
5 |
球體 |
|
|
|
6 |
1Cr13 |
A247-410 |
|
|
7 |
填料 |
柔性石墨 |
|
|
8 |
填料壓蓋 |
WCB |
A216-WCB |
