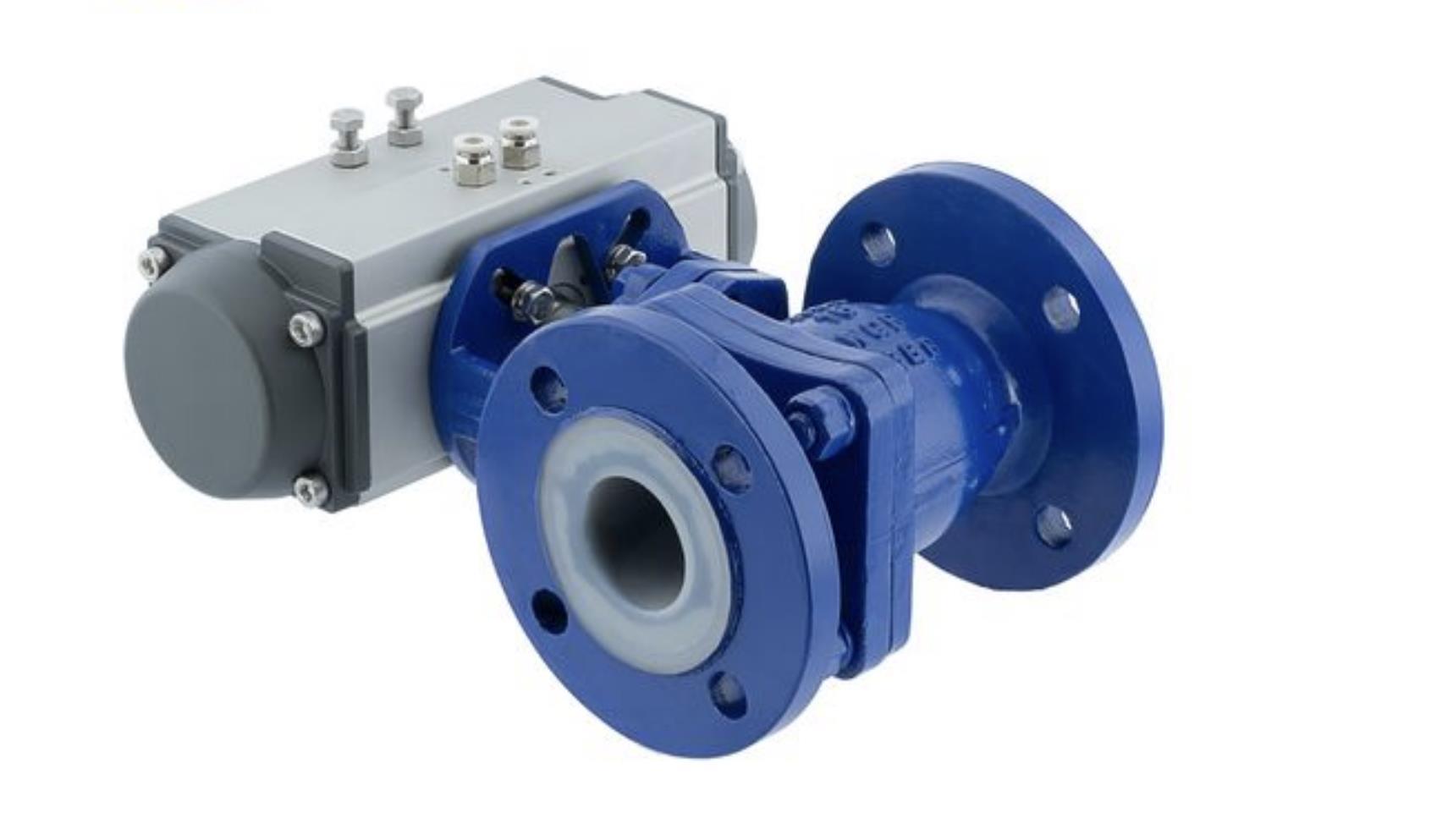

氣動襯氟球閥Q641F46
返回列表
Q641F46氣動襯氟球閥產品概述：
Q641F46氣動襯氟球閥是一種（球體）繞垂直于通道軸旋轉90°的閥門，其由回轉型角行程電子式氣動執行器和O型閥結構組成。Q641F46氣動襯氟球閥屬旋轉類型性能調節或開關閥類，接受工業自動化控制（DCS、PLC系統）儀表來源的電流信號或電壓信號的輸入輸出。Q641F46氣動襯氟球閥可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。
Q641F46氣動襯氟球閥產品特點：
1、流體阻力小，是所有閥類中流體阻力小的一種。以AC220V、AC380V或DC24V電源電壓作動力，接受（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉。以角行程輸出的扭矩轉動球體0~90°，達到啟閉動作或調節動作。
2、是全電子式氣動執行機構，采有機電一體化結構。Q641F46氣動襯氟球閥具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能好、性能可靠、連線簡單。Q641F46氣動襯氟球閥通過輸入電流信號或電壓信號，改變球芯的旋轉角度（0-90°任意角度），實現比例調節動作。
3、球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。 Q641F46氣動襯氟球閥適用于要求零泄漏率的場合。
4、有效的降低了球與密封圈之間的磨擦系數，減少了操作力矩。當介質壓力較小時，Q641F46氣動襯氟球閥密封圈與球體接觸面較小，故有較大的密封比壓，確?？煽棵芊猓?dāng)介質壓力較大時，Q641F46氣動襯氟球閥密封圈與球體接觸面積也相應增大，故閥座密封圈能承受較大的介質推力而不會損壞，確保可靠密封。
Q641F46氣動襯氟球閥工作原理：
Q41F46-10C系列襯氟球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞的，閥戀和閥體內側全部采用氟塑料制成，其具有開關輕便，體積小，密封可靠，結構簡單，維修方便，使用范圍廣等。
Q641F46氣動襯氟球閥基本參數:
設計規范：遵循GB12237，API608，API6D
驅動方式：手動、蝸輪傳動、氣動、電動。
公稱通徑：DN15～200mm
閥體及內件:
|
閥體形式 |
兩段式鑄造閥體(內襯四氟) |
|
公稱通徑 |
DN15～DN400 |
|
公稱壓力 |
PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K |
|
法蘭標準 |
GB、JB、HG、JIS、ANSI、DIN |
|
連接形式 |
法蘭式 |
|
壓蓋型式 |
螺栓壓緊式 |
|
適用溫度 |
-40～+180℃ |
|
球體形式 |
"O"型全襯氟球體 |
|
流量特性 |
近似快開特性 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
