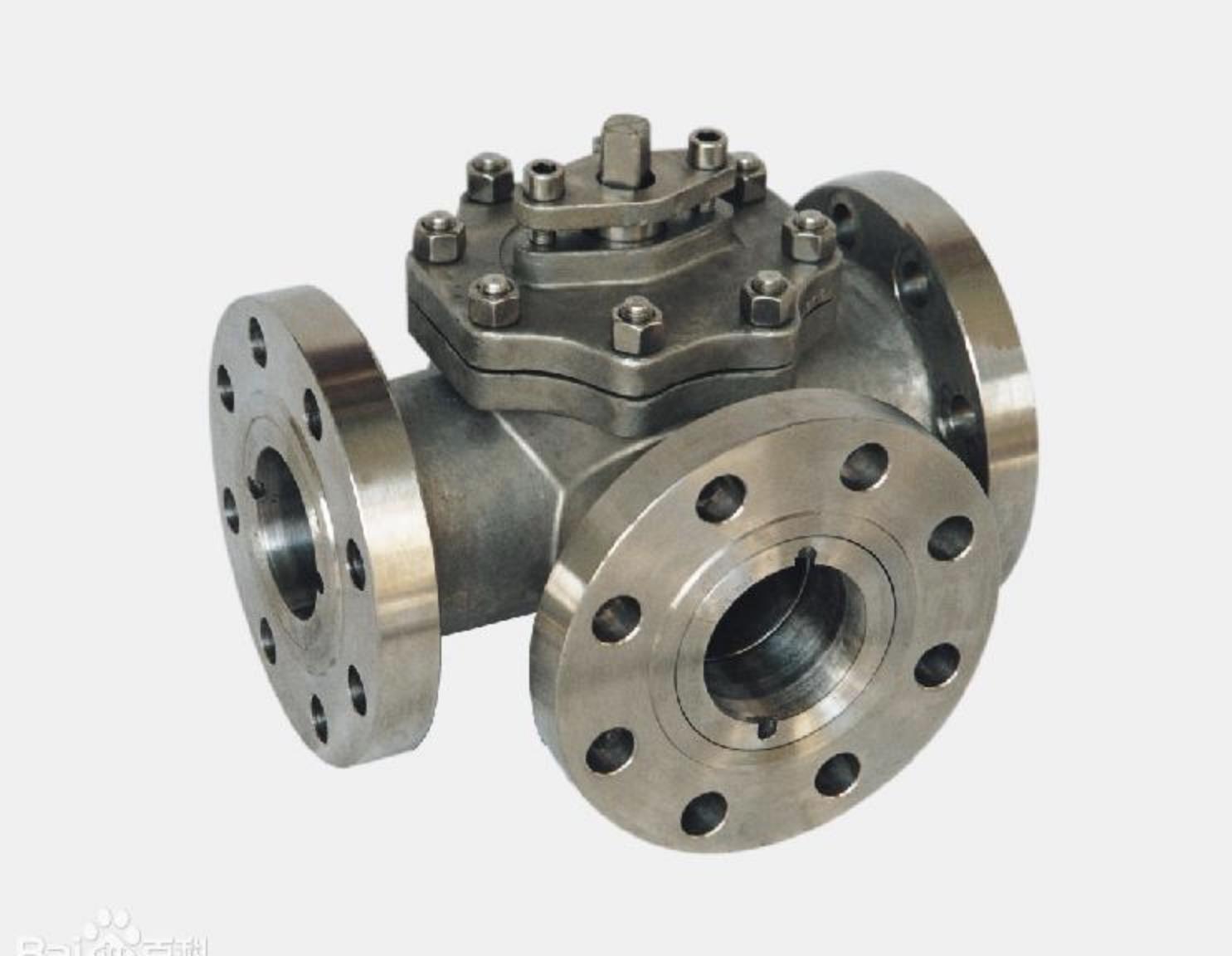

三通球閥
返回列表
球閥特點
1、氣動三通球閥、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化
2、三通球閥使用壽命長，流通能力大，阻力小
3、三通球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態
球閥和閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是被廣泛采用的一種新型閥門。
優點及維護
具有優點
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
高平臺球閥按其通道位置可分為直通式，三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。
維護事項
1.要留有閥柄旋轉的位置。
2. 不能用作節流。
3帶傳動機構的球閥應直立安裝。
三通球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
三通球閥在管路中主要用來做切斷、分配和改變介質的流動方向。
三通球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。
工作方式
L型流道的三通4面閥座球閥，采用2面閥座。主要用于流路的換向。
T型流道的三通4面閥座球閥，采用4面閥座，受力平衡，保證閉止通道上可靠密封。主要用于分流、混流、換向以及三通道的完全開放。
工作原理
A、開啟過程
1在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。
2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
B、關閉過程
1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
4手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
性能參數
L型國標連接尺寸和外形 PN1.6MPa
|
型號 |
DN(mm) |
尺寸 |
|||||||||
|
L |
L2 |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
W |
||
|
Q44F-16C (P) (R) |
15 |
150 |
72 |
95 |
65 |
45 |
14 |
2 |
4-14 |
95 |
130 |
|
20 |
160 |
80 |
105 |
75 |
55 |
14 |
2 |
4-14 |
110 |
130 |
|
|
25 |
180 |
90 |
115 |
85 |
65 |
14 |
2 |
4-18 |
120 |
140 |
|
|
32 |
200 |
100 |
135 |
100 |
78 |
16 |
2 |
4-18 |
144 |
180 |
|
|
40 |
220 |
110 |
145 |
110 |
85 |
16 |
3 |
4-18 |
152 |
220 |
|
|
50 |
240 |
120 |
160 |
125 |
100 |
16 |
3 |
4-23 |
182 |
220 |
|
|
65 |
260 |
130 |
180 |
145 |
120 |
16 |
3 |
4-18 |
193 |
240 |
|
|
80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-18 |
217 |
270 |
|
|
100 |
320 |
160 |
215 |
180 |
155 |
20 |
3 |
8-18 |
245 |
350 |
|
|
125 |
380 |
190 |
245 |
210 |
185 |
22 |
3 |
8-18 |
282 |
500 |
|
|
150 |
440 |
220 |
280 |
240 |
210 |
24 |
3 |
8-23 |
319 |
600 |
|
|
200 |
550 |
260 |
335 |
295 |
265 |
26 |
3 |
12-23 |
380 |
1000 |
|
|
250 |
670 |
310 |
405 |
355 |
320 |
30 |
3 |
12-25 |
460 |
1400 |
|
|
300 |
720 |
370 |
460 |
410 |
375 |
30 |
3 |
12-25 |
520 |
1800 |
|
T型國標連接尺寸和外形 PN1.6MPa
|
型號 |
公稱通徑 DN(mm) |
尺寸 |
|||||||||
|
L |
L2 |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
W |
||
|
Q45F-16C (P) (R) |
15 |
150 |
72 |
95 |
65 |
45 |
14 |
2 |
4-14 |
95 |
130 |
|
20 |
160 |
80 |
105 |
75 |
55 |
14 |
2 |
4-14 |
110 |
130 |
|
|
25 |
180 |
90 |
115 |
85 |
65 |
14 |
2 |
4-18 |
120 |
140 |
|
|
32 |
200 |
100 |
135 |
100 |
78 |
16 |
2 |
4-18 |
144 |
180 |
|
|
40 |
220 |
110 |
145 |
110 |
85 |
16 |
3 |
4-18 |
152 |
220 |
|
|
50 |
240 |
120 |
160 |
125 |
100 |
16 |
3 |
4-23 |
182 |
240 |
|
|
65 |
260 |
130 |
180 |
145 |
120 |
16 |
3 |
4-18 |
193 |
270 |
|
|
80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-18 |
217 |
350 |
|
|
100 |
320 |
160 |
215 |
180 |
155 |
20 |
3 |
8-18 |
245 |
500 |
|
|
125 |
380 |
190 |
245 |
210 |
185 |
22 |
3 |
8-18 |
282 |
600 |
|
|
150 |
440 |
220 |
280 |
240 |
210 |
24 |
3 |
8-23 |
319 |
1000 |
|
|
200 |
550 |
260 |
335 |
295 |
265 |
26 |
3 |
12-23 |
380 |
1300 |
|
|
250 |
670 |
310 |
405 |
355 |
320 |
30 |
3 |
12-25 |
460 |
1700 |
|
|
300 |
720 |
370 |
460 |
410 |
375 |
30 |
3 |
12-25 |
520 |
2100 |
|
