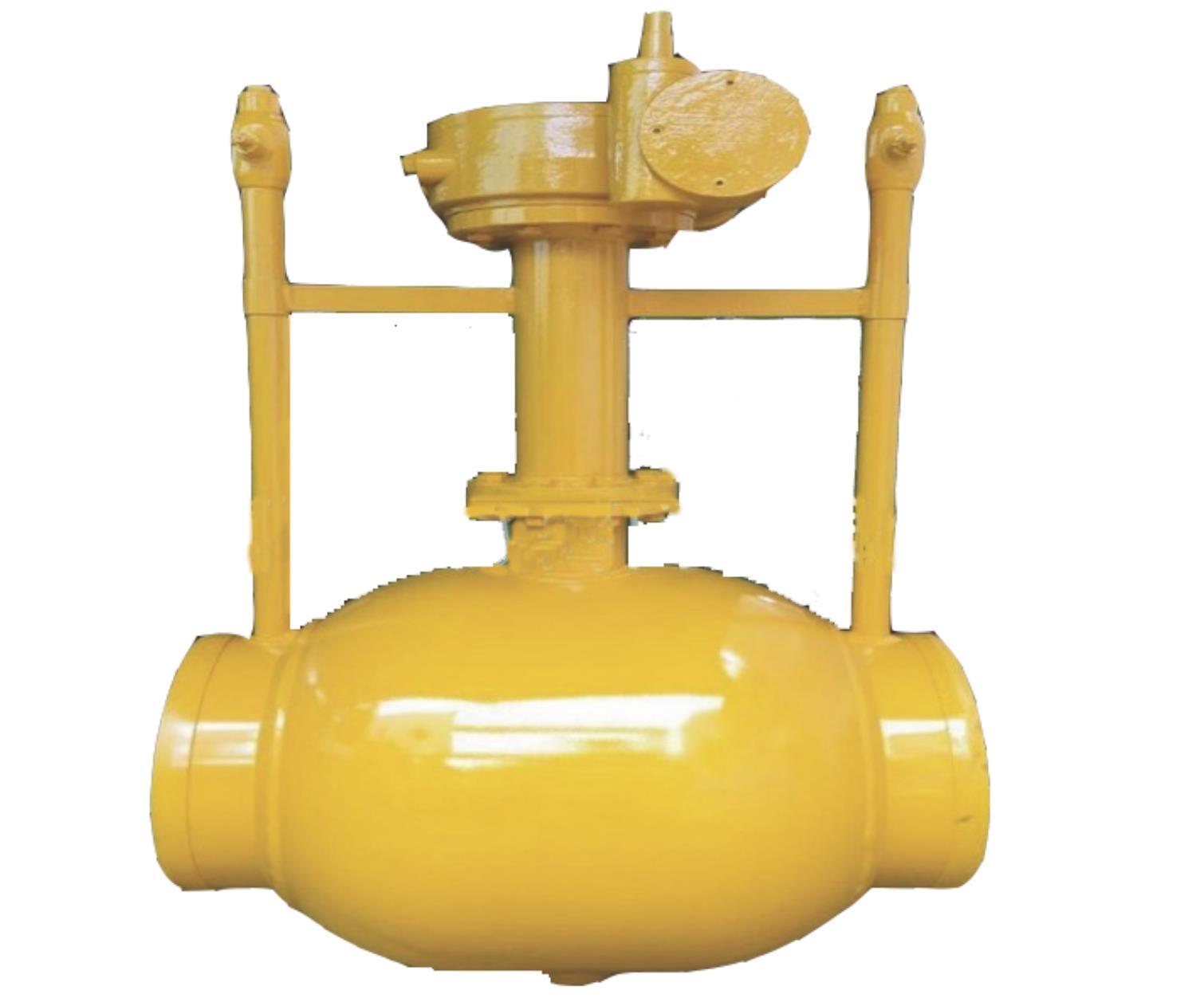

雙放散全焊接球閥
返回列表
球閥介紹：
燃氣放散球閥是一種帶放散的燃氣球閥，包括一球閥閥體，在球閥閥體的開關接頭上聯接一帶管接頭的長心柱，長心柱包括一長心柱體，外套有保護管；在球閥閥體控制的管道中設放散單元裝置，其包括一與管道貫通的放散基座，安置于放散基座上的放散管，放散管的上頭端設放散閥，并通過支架使放散單元裝置與長心柱相互固定，其實用，使用方便，啟閉便捷，利于管道的檢測。
焊接式燃氣放散球閥產品參數：
壓力等級：1.6MPa~ 4.0MPa
產品規格：DN15 ~ 1000mm
產品材質：ST37.8，鍛鋼A105
適用溫度：-29℃≤t≤200℃（跟閥體材質及密封面材質不同所承溫有差異）
驅動方式：氣動、電動、手動、蝸輪驅動等
閥體材質：鑄鋼、不銹鋼、鍛鋼
閥體：鋼制Q235A
球體：不銹鋼SS304
閥桿：不銹鋼2Cr13
閥桿密封：全氟橡膠FPM
球體密封：碳化PTFE
手柄：DN15-DN200電鍍碳鋼、對于≥DN200，我們建議用手動齒輪
連接方式：焊接/法蘭連接
適用場合：供暖系統、供熱區域、工業管道等用途。
適應介質：水,空氣,油和其它不與碳鋼發生化學反應的流體介質。
雙放散地埋式焊接球閥結構特點：
1，手動球閥的開關指示
球體、閥桿、手柄是閥門的運動部件，是一個裝配單元，閥桿頭部采用扁方結構。能從手柄所處位置很容易辨出閥門是處于開或關的位置。當手柄或閥桿扁方與管道軸線平行時，閥門處于開啟位置；當手柄或閥桿扁方與管道軸線垂直時，閥門處于關閉位置。
2，閥門鎖定裝置（可選）
為防止誤操作閥門，本公司球閥在設計時加裝帶鎖孔定位片可滿足用戶的工藝要求，在閥門全開或全關位置可以鎖定閥門。
3，閥桿防飛出結構
當介質通過閥門，閥體中腔的壓力可能將閥桿推出。為防止這種情況發生，在閥桿下部設置一凸臺結構。這樣即使火災時，填料，止推軸承被燒損或其他原因引起填料等損壞，閥體內的介質壓力將使閥桿凸臺與閥體上密封緊密接觸，防止介質大量從損壞的填料部位處泄露。
4，防靜電裝置
當操作閥門時，由于球體和聚四氟乙烯等非金屬材料閥座之間摩擦，會產生靜電電荷并聚積在球體行。為防止產生靜電火花，特在閥門上設置防靜電裝置，把產生的靜電導出。
5，防火結構
達能閥門制造的浮動球閥閥座采用*結構，當發生火災時，非金屬密封面材料燒毀時，金屬環利用彈簧的彈力推動閥座與球體吻合密封，從而阻止火勢蔓延和介質外流。
6，中部法蘭無外漏結構
閥體與左體的連接部位是靠墊片密封，為防止由于火災、高溫或震動等因素引起的該處密封泄露，特設計為閥體與左體金屬金屬接觸，形成止口法蘭，保證無外漏。
7，自動泄壓結構
當滯留在閥門中腔的介質由于管道系統壓力或介質溫度等因素引起的變化，從而出現中腔壓力異常升高時，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥門的安全。
