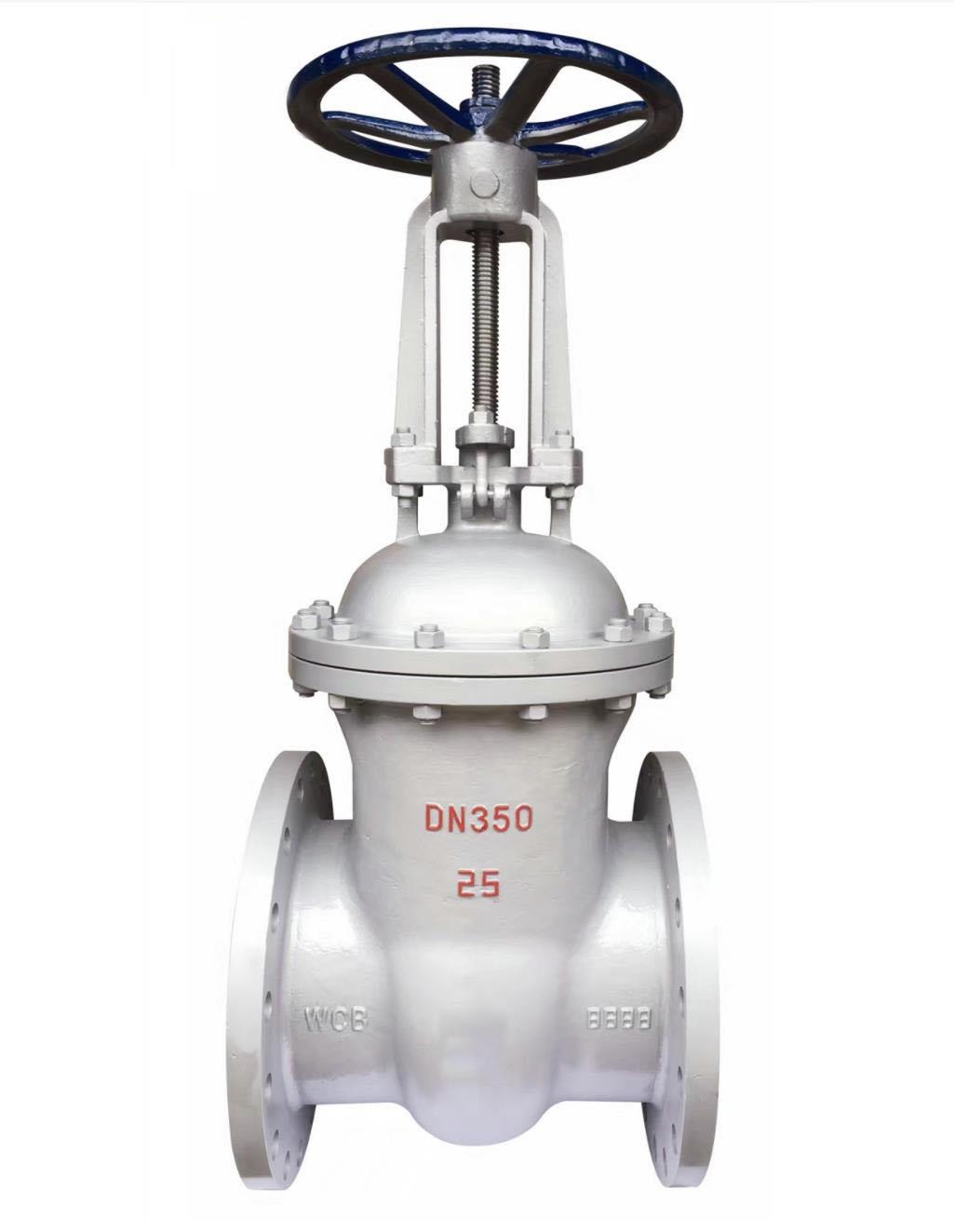

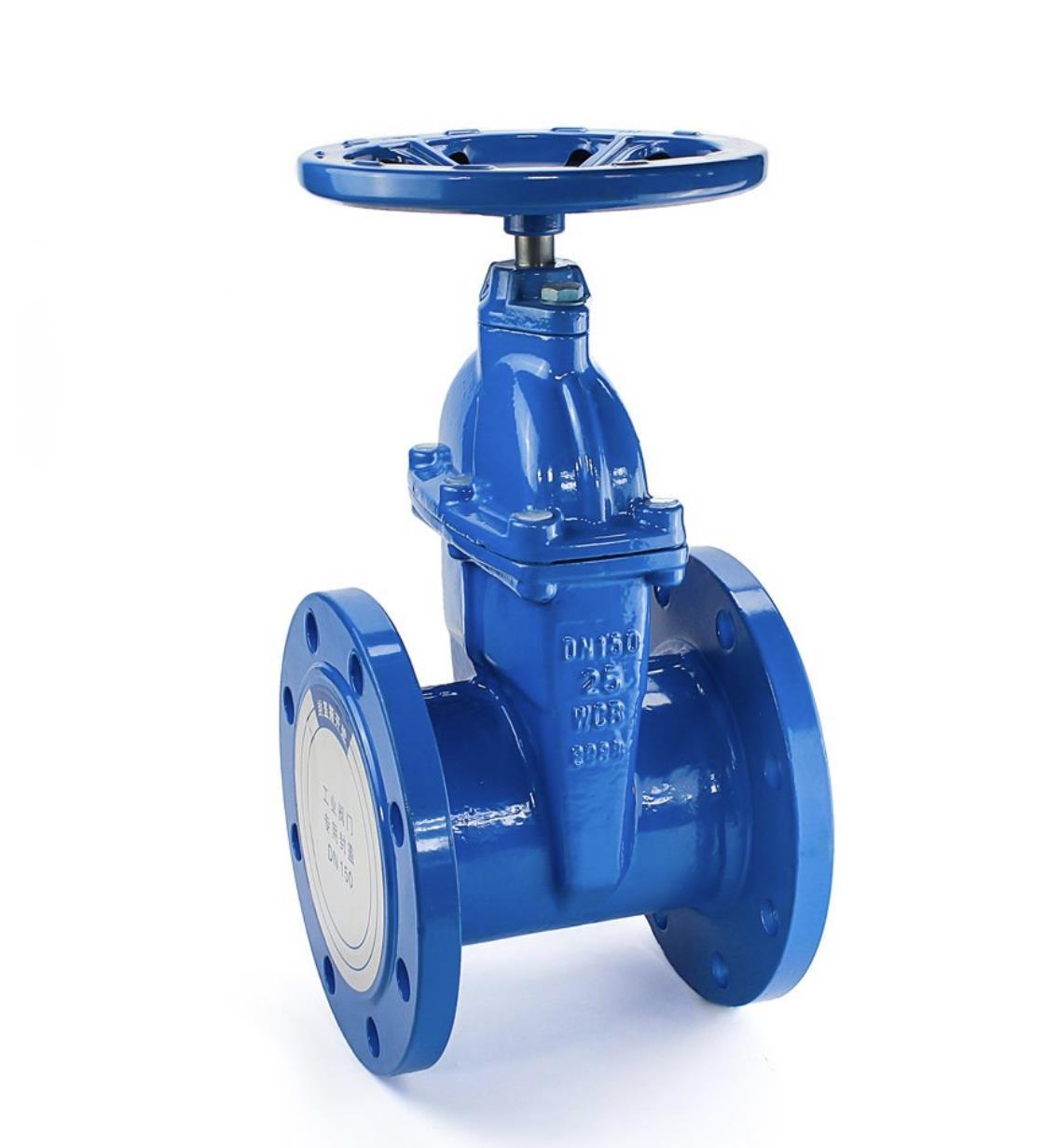

碳鋼閘閥
返回列表
產品簡介：
碳鋼閘閥是閘閥系統中得一種，只是材質不一樣而已，材質是碳鋼，啟閉件是閘板，閘板的運動方向與流體方向相垂直，只能作全開和全關， 不能作調節和節流。
閘板有兩個密封面，最常用的碳鋼閘閥的兩個密封面形成楔形、楔形角隨閥門參數而異。其中楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。碳鋼閘閥閥體采用精密鑄造，精確的幾何尺寸使得閥體內部無需任何精加工即可保證閥門的密封性。
結構分類
碳鋼閘閥作為閘閥的一種，按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種 [1] 。
工作原理
碳鋼閘閥關閉時：密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥 (亦叫明桿閘閥)。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏Α?/span>
開啟閥門時，當閘板提升高度等于閥門通徑的1:1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象，通常在開到頂點位置上，再倒回 1/2－1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置來確定 [1] 。
優缺點
優點
1.重量輕：本體采用高級球墨鑄鐵制成，重量較傳統閘閥重量減輕約20%~30%，安裝維修方便。
2.平底式閘座：傳統的閘閥往往在通水洗管后即因外物諸如石頭，木塊、水泥、鐵屑、雜物等淤積于閥底凹槽內，容易造成無法關閉緊密而形成漏水現象，彈性座封閘閥底部采用與水管機同的平底設計，不易造成雜物淤積，使流體暢通無阻。
3.整體包膠：鼎盛新材料碳鋼閘板采用高品質的橡膠進行整體內、外包膠，歐洲一流的橡膠硫化技術使得硫化后的閘板能夠保證精確的幾何尺寸，且橡膠與球墨鑄閘板接著牢靠，不易脫落及彈性記憶佳。
4.精鑄閥體：閥體采用精密鑄造，精確的幾何尺寸使得閥體內部無需任何精加工即可保證閥門的密封性。
5.流體阻力小，密封面受介質的忡刷和侵蝕小。
6.開閉較省力。
7.介質流向不受限制，不擾流、不降低壓力。
8.形體簡單，結構長度短，制造工藝性好，適用范圍廣。
缺點
1.密封面之間易引起沖蝕和擦傷，維修比較困難。
2.外形尺寸較大，開啟需要一定的空間，開閉時間長。
3.結構較復雜 [1] 。
主要零件及材質
|
NO. |
零件名稱 |
Qty. |
材料 |
NO. |
零件名稱 |
Qty. |
材料 |
|
1 |
閥體 |
1 |
WCB |
13 |
壓母 |
1 |
1035 |
|
2 |
閥座 |
2 |
A105+HF |
14 |
手輪 |
1 |
60-40-189 |
|
3 |
閘板 |
1 |
WCB+F6 |
15 |
鎖母 |
1 |
A29 1035 |
|
4 |
閥桿 |
1 |
A182 F6 |
16 |
油杯 |
1 |
A570 Gr.A |
|
5 |
墊片 |
1 |
08F不銹鋼+柔性石墨 |
17 |
螺栓 |
2 |
A193 B7 |
|
6 |
閥蓋 |
1 |
WCB |
18 |
螺母 |
2 |
A194 2H |
|
7 |
密封座 |
1 |
A276 410 |
19 |
銷軸 |
2 |
A29 1035 |
|
8 |
填料 |
1 |
柔性石墨+不銹鋼 |
20 |
開口銷 |
2 |
A570 Gr.A |
|
9 |
填料 |
4-5 |
21 |
螺柱 |
|
A193 B7 |
|
|
11 |
壓套 |
1 |
A276 410 |
22 |
螺母 |
|
A194 2H |
|
12 |
壓板 |
1 |
WCB |
23 |
鉚釘 |
2 |
304 |
|
13 |
閥母 |
1 |
D-2 |
24 |
銘牌 |
1 |
304 |
應用范圍
1.采礦、鋼鐵工業--用于煤炭、濾喳漿等。 ·
2.凈化裝置--用于廢水、泥漿、污物及帶有懸浮物的澄清水。 ·
3.造紙工業--用于任何濃度紙漿、料水混合物。 ·
4.電站除灰--用于灰渣漿液。
